YBW-12箱變 YBW12箱變歐式

YBW-12/0.4預裝式變電站，適用于12KV環網供電、雙電源供電或終端供電系統中，YBW-12箱變歐式作為新建小區、綠化帶、公園、碼頭、賓館、工地、機場等場所變電、配電、計量、補償、控制和保護裝置。

YBW-12箱變產品符合GB/T17476《高壓/低壓預裝式變電站》、IEC601330《高壓/低壓預裝式變電站》。

YBW-12箱變結構特點

1、預裝式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關，二工位符合開關、后備保護熔斷器及插入式熔斷器，低壓側按用戶要求可裝控制電器、配電電器、補償裝置及計量表計等，以變壓器油作為絕緣和滅弧裝置。

2、變壓器器身與高壓開關設備分油箱裝配，兩者僅電氣相連而油不相通，帶電操作負荷開關油箱中的油變黑甚至碳化而不影響變壓器中油的質量。

3、損耗小、過載能力強。

4、可用于環網供電，雙電源供電或終端供電系統中，供電方式轉換方便、運行可靠。

5、本產品可裝缺相保護裝置，當缺相時，可自動斷開低壓側斷路器（總開關）。

6、預裝式變電站低壓側可具有失壓，欠壓保護功能，當高壓缺相時，低壓側能自動跳閘。按用戶要求，低壓側也可裝配電電器、控制電器、補償電器及計量表計等。另外也可加裝帶有遙測、遙信功能的配電綜合測試儀。

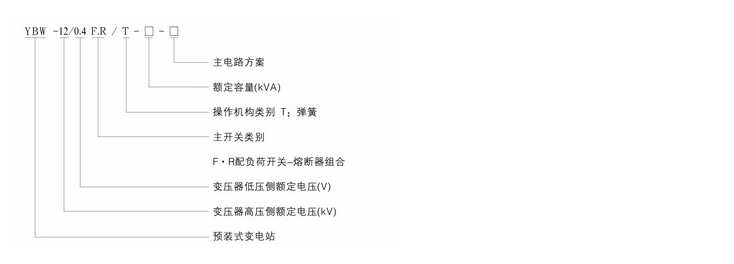

YBW-12型號解釋：

YBW-12箱變正常使用條件

1、周圍空氣溫度不高于+40℃，不低于-25℃。24小時內平均溫度不高于+35℃，

2、安裝地點的海拔高度不得超過1000m；

3、相對濕度：在24h內測得的相對濕度的平均值不超過95%，在24h內測得的水蒸氣壓力的平均值不超過2.2kPa, 月相對濕度平均值不超過90%，月水蒸氣壓力的平均值不超過1.8kPa。

4、周圍空氣無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃氣體、汽油及鹽劑等

5、設備安裝時與垂直面的傾斜度不超過3度。

6、設備應安裝在無劇烈振動和沖擊的地方。

注：用戶有特殊要求時可與我公司協商解決。

YBW-12箱變外形尺寸和結構圖

YBW-12箱變訂貨須知

訂貨時應提供下列資料：

1、預裝式變電站的全型號。

2、高、低壓回路主電路方案圖。

3、輔助電路電氣原理圖，輔助電路電壓。

4、變電站內裝元件清單（包括元器件型號、名稱、規格、數量）。

5、變電站平面布置圖。

6、箱體顏色（如無要求按本公司標準供給）。

7、所需備品備件清單。

8、其他特殊使用條件。
